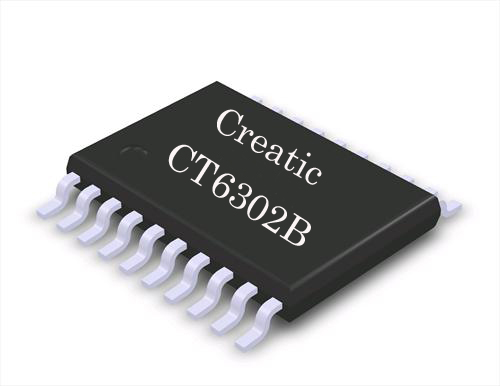

解析三合一移动电源芯片 CT6302B
移动电源方案大致可以分为分立式、软件版和硬件版,硬件版也称三合一芯片。所谓的三合一的芯片是指一颗IC集成升压、电源管理和电量检测的芯片。今天笔者将为大家介绍一款简洁、稳定、超低成本的三合一芯片CT6302B。

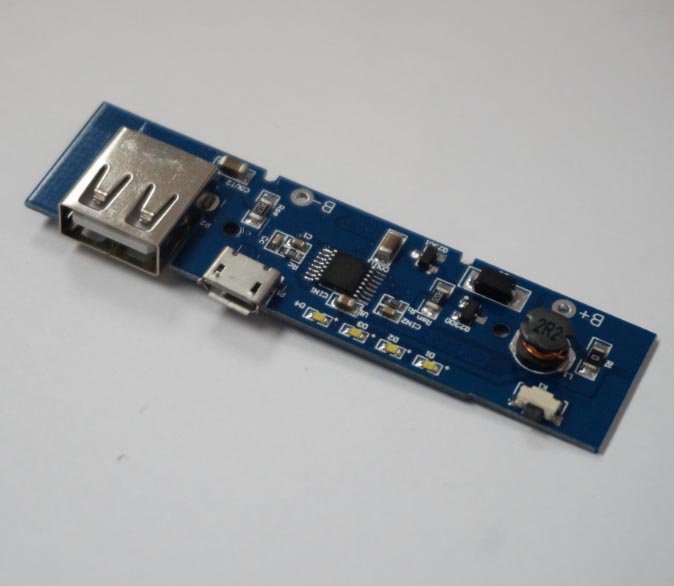

该移动电源IC是一款集成线性大电流充电及大电流升压的移动电源管理IC。同时内部集成了电量检测,一键开关机,输出电流检测有限制,无负载自动关机等功能;此外还集成了多种保护功能,如过充、过流、过放、温度、短路,整体电路元器件最少只需24个即可。
CT6302B其线性最大充电电流可达到1A,内置4级电量检测电路,通过驱动4颗LED灯显示电量;温度检测电路在IC超过110℃时降低充电电流,以达到降温效果或150℃时停止充电。
