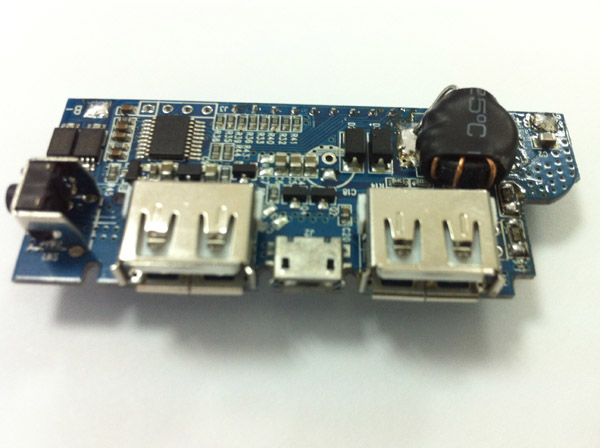

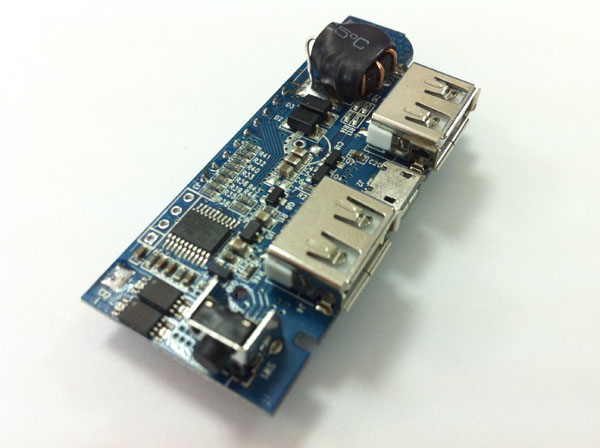

元盛达电子为郭总设计的大电流LCD移动电源方案
此次受郭总所托为其开发一款大电流LCD移动电源方案,该方案采用LCD屏显示电量及充放电状态。按键开机自动识别放电电流,匹配1A和2.1A电流输出,该方案总输出电流达3A。

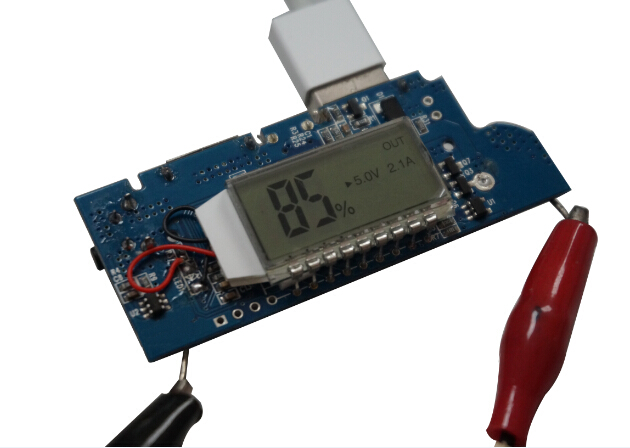

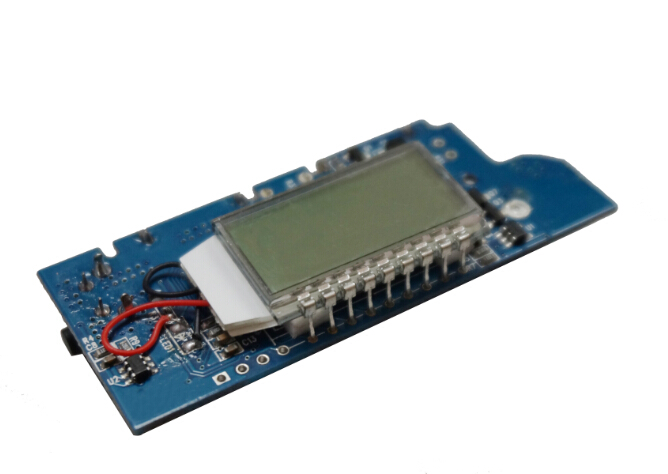

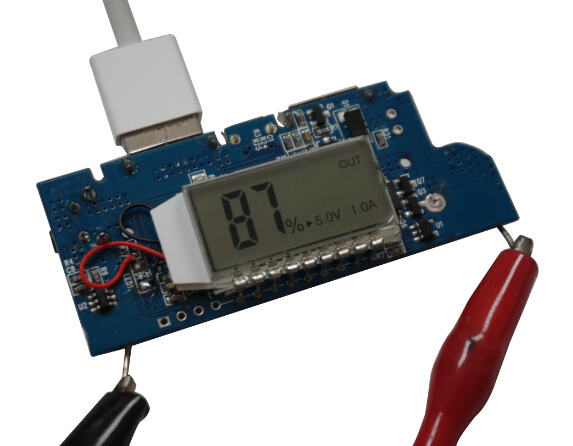

1、LCD屏显示电量,按键开机识别放电电流,LCD屏显示当前剩余电量及放电电流。

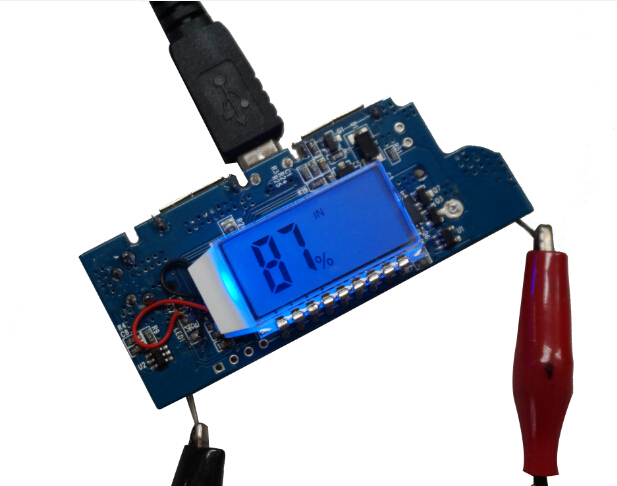

2、充电LCD屏长亮,放电总电流达3A,放电时LCD屏可长亮或15秒后熄灭,单击按键再次显示当前电量及电流。
3、主板自带独立锂电池保护电路,同时MCU具备多重保护控制;锂电池无须加保护板;MCU保护功能:过充保护,过放保护,过流保护,短路保护。
